Fräser
F120 / F121 |
GIS Premium Bits |
|
F120:
Alu-Fräser. NEU
mit polierter
Spannut.
Einschneider
"Habichtschnabel",
Vollhartmetall, Rechtsdrall.
Der F120 ist
seit über 25
Jahren unser
bewährter Aluminiumfräser.
Durch die
jetzt
ebenfalls
polierte
Spannut (wie
beim F113) und
die etwas
veränderte
Geometrie
erweitern sich
die
Anwendungsbereiche.
Spitzenergebnisse
auch beim
Fräsen von Kunststoffen und Holzwerkstoffen, speziell Spanplatten.
Sehr scharfe exponierte Schneide, extrem freigeschliffen ("Habichtschnabel-Profil").
Die große
polierte Spannut sorgt für guten Abtransport der Späne, dadurch geringe Neigung zum Zusetzen.
Beim Fräsen von Aluminium ist Schmierung unbedingt zu empfehlen!
Der
Alufräser F120 ist mit
allen üblichen Beschichtungen lieferbar.

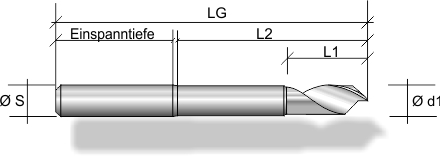

Die Frästiefe
ist nicht
ausreichend?
Wie bei
allen
unseren
Fräsern
können wir
den Schaft
bis zur
Einspanntiefe
- empfohlen
sind
mindestens 3x
Ø S - kundenspezifisch
frei schleifen
(hier die Abmessung
L2). Sie
können damit
Materialien
bis zur Stärke
L2 bearbeiten,
allerdings nur
in
Zustellungen
von maximal
L1.
Achtung: Dieser Einschneider ist wie alle Einzahnfräser unwuchtig. Es muss bei größeren Durchmessern
abgeklärt werden, ob die Frässpindel die dadurch auftretenden Kräfte aufnehmen kann. |
|
F120.0800 |
|
|
|
Code |
Ød1 |
L1 |
LG |
ØS |
Bemerkungen |
Preise
€ excl. MWSt |
mm |
mm |
mm |
mm |
1-4 |
5+ |
10+ |
20+ |
F120.0100.S30 |
1.00 |
3 |
40 |
3 |
extra kurze Varianten zum schwingungsarmen Fräsen von dünnen Blechen
(Frontplatten, Werbeschilder
etc.) Verfügbarkeit von Ø
1.00 und 1.50 mm derzeit bitte anfragen. |
21,70 |
19,96 |
18,23 |
17,36 |
F120.0150.S30 |
1.50 |
5 |
40 |
3 |
21,70 |
19,96 |
18,23 |
17,36 |
F120.0200.S30 |
2.00 |
5 |
40 |
3 |
21,40 |
19,69 |
17,98 |
17,12 |
F120.0200.S60 |
2.00 |
6 |
40 |
6 |
25,90 |
23,83 |
21,76 |
20,72 |
F120.0200.S40 |
2.00 |
7 |
40 |
4 |
Neue
Abmessungen (LG) |
22,35 |
20,56 |
18,77 |
17,88 |
F120.0200.08.S30 |
2.00 |
8 |
38 |
3 |
|
21,40 |
19,69 |
17,98 |
17,12 |
F120.0200 |
2.00 |
10 |
40 |
2 |
|
19,75 |
18,17 |
16,59 |
15,80 |
F120.0200.10.S30 |
2.00 |
10 |
38 |
3 |
|
21,40 |
19,69 |
17,98 |
17,12 |
F120.0200.10.S32 |
2.00 |
10 |
40 |
3.18 |
|
21,40 |
19,69 |
17,98 |
17,12 |
F120.0200.12.S30 |
2.00 |
12 |
38 |
3 |
|
21,40 |
19,69 |
17,98 |
17,12 |
F120.0250.06.S60 |
2.50 |
6 |
40 |
6 |
Neue
Abmessung |
25,90 |
23,83 |
21,76 |
20,72 |
F120.0300.S30 |
3.00 |
5 |
38 |
3 |
extra kurze
Variante,
Preissenkung |
16,90 |
15,55 |
14,20 |
13,52 |
F120.0300 |
3.00 |
10 |
38 |
3 |
|
16,90 |
15,55 |
14,20 |
13,52 |
F120.0300.12 |
3.00 |
12 |
38 |
3 |
|
16,90 |
15,55 |
14,20 |
13,52 |
F120.0300.S32 |
3.00 |
10 |
40 |
3.18 |
|
16,90 |
15,55 |
14,20 |
13,52 |
F120.0300.S32.T50 |
3.00 |
10 |
50 |
3.18 |
NEUE
Abmessung |
f |
r |
a |
g |
F120.0300.S32.T75 |
3.00 |
10 |
75 |
3.18 |
NEUE Abmessung |
f |
r |
a |
g |
F120.0300.S32.T130 |
3.00 |
10 |
130 |
3.18 |
NEU (für Gravograph und kompatible) |
f |
r |
a |
g |
F120.0300.S40 |
3.00 |
10 |
40 |
4 |
|
22,35 |
20,56 |
18,77 |
17,88 |
F120.0300.S60 |
3.00 |
10 |
40 |
6 |
|
24,00 |
22,08 |
20,16 |
19,20 |
F120.0318 |
3.17 |
10 |
38 |
3.18 |
NEUE Abmessung |
16,90 |
15,55 |
14,20 |
13,52 |
F120.0400.05 |
4.00 |
5 |
40 |
4 |
extra kurze Variante |
18,35 |
16,88 |
15,41 |
14,68 |
F120.0400.06 |
4.00 |
6 |
40 |
4 |
neue
extra kurze Variante |
18,35 |
16,88 |
15,41 |
14,68 |
F120.0400.10 |
4.00 |
10 |
40 |
4 |
Preissenkung |
18,35 |
16,88 |
15,41 |
14,68 |
F120.0400.S60 |
4.00 |
12 |
40 |
6 |
Neue
Spirallänge (L1) |
24,00 |
22,08 |
20,16 |
19,20 |
F120.0400 |
4.00 |
14 |
50 |
4 |
|
18,35 |
16,88 |
15,41 |
14,68 |
F120.0400.22 |
4.00 |
22 |
60 |
4 |
NEUE
Abmessung (extra lang) |
f |
r |
a |
g |
F120.0500.S60 |
5.00 |
14 |
40 |
6 |
Neue
Spirallänge (L1) |
24,00 |
22,08 |
20,16 |
19,20 |
F120.0500 |
5.00 |
16 |
60 |
5 |
|
22,60 |
20,79 |
18,98 |
18,08 |
F120.0600.06 |
6.00 |
6 |
40 |
6 |
NEU, extra kurze Variante |
23,05 |
21,21 |
19,36 |
18,44 |
F120.0600.S60 |
6.00 |
14 |
40 |
6 |
|
23,05 |
21,21 |
19,36 |
18,44 |
F120.0600 |
6.00 |
22 |
60 |
6 |
|
25,35 |
23,32 |
21,29 |
20,28 |
F120.0800 |
8.00 |
25 |
75 |
8 |
|
33,85 |
31,14 |
28,43 |
27,08 |
F120.1000 |
10.00 |
25 |
75 |
10 |
|
42,35 |
38,96 |
35,57 |
33,88 |
F120.1000.T120 |
10.00 |
25 |
120 |
10 |
|
45,70 |
42,04 |
38,39 |
36,56 |
F120.1200 |
12.00 |
25 |
75 |
12 |
|
54,95 |
50,55 |
46,16 |
43,96 |
F120.1200.40.T100 |
12.00 |
40 |
100 |
12 |
|
68,70 |
63,20 |
57,71 |
54,96 |
|
|
|
|
|
|
|
|
|
|
F121 mit Eckradius... |
|
|
|
|
|
|
|
|
|
F121.0300.R010 |
3.00 |
10 |
40 |
3 |
NEU Eckradius rE = 0.10 mm |
18,90 |
17,39 |
15,88 |
15,12 |
F121.0400.10.
R010 |
4.00 |
10 |
40 |
4 |
NEU Eckradius rE = 0.10 mm |
20,35 |
18,72 |
17,09 |
16,28 |
F121.0400.R010 |
4.00 |
14 |
50 |
4 |
NEU Eckradius rE = 0.10 mm |
20,35 |
18,72 |
17,09 |
16,28 |
|
|
|
|
|
weitere
Abmessungen in Vorbereitung... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NEUE Ausführung: Ein Eckradius
kann die Oberfläche erheblich
verbessern und erhöht die
Standzeit des Fräsers. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ØS = Schaftdurchmesser |
|
|
|
LG = Gesamtlänge |
|
|
L1 = Schneidenlänge |
|
Ød1 = Schneidendurchmesser |
= Standard-Artikel. Immer innerhalb einer Woche lieferbar. Alle Preise zuzüglich MWSt. |
Sie benötigen größere Mengen? Gerne erstellen wir ein individuelles
Angebot für Sie. |
|
|
